Tout savoir sur la fixation de panneaux solaires sur tuile canal

Vous possédez une maison provençale, méditerranéenne ou du Sud-Ouest couverte de tuiles canal et souhaitez installer des panneaux photovoltaïques ? Vous vous interrogez sur la faisabilité technique et la fiabilité de la fixation sur ce type de toiture traditionnelle ?

Excellente nouvelle : la pose de panneaux solaires sur tuile canal est parfaitement maîtrisée grâce à des systèmes de fixation spécifiques qui garantissent étanchéité, sécurité et longévité.

La tuile canal, emblématique des régions ensoleillées (Provence, Languedoc, Aquitaine), présente des particularités qui nécessitent une expertise technique particulière.

Dans ce guide complet, découvrez pourquoi la tuile canal requiert une méthode de fixation adaptée, quelles sont les meilleures solutions professionnelles, les étapes d'une installation réussie, et pourquoi confier ce projet à un installateur certifié RGE est indispensable pour préserver votre garantie décennale et l'intégrité de votre toiture.

Les particularités de la tuile canal pour le photovoltaïque

La tuile canal se distingue radicalement des tuiles mécaniques plates ou des ardoises. Comprendre ses spécificités est essentiel pour appréhender les défis techniques de l'installation photovoltaïque.

Pourquoi la tuile canal nécessite-t-elle une fixation spécifique ?

La tuile canal (également appelée tuile ronde ou tige de botte) présente plusieurs caractéristiques qui complexifient l'installation de panneaux solaires :

• Géométrie courbe et galbe important : Contrairement aux tuiles plates, la tuile canal présente une forme demi-cylindrique prononcée qui empêche toute fixation plane directe. Le système de montage doit composer avec cette courbure pour assurer un contact stable.
• Double couche « courant et couvert » : La tuile canal fonctionne par emboîtement d'une tuile en position convexe (le courant, qui canalise l'eau) et d'une tuile en position concave (le couvert, qui protège les joints). Cette double épaisseur implique un passage de crochet plus délicat.
• Fragilité relative du matériau : Les tuiles canal anciennes, en terre cuite traditionnelle, sont plus fragiles que les tuiles mécaniques modernes. Toute pression excessive ou vissage direct risque de les fissurer, créant des infiltrations d'eau.
• Absence de liteaux réguliers : Sur les toitures anciennes, les tuiles canal reposent souvent directement sur une volige continue ou des liteaux irréguliers, rendant le repérage des chevrons porteurs plus complexe qu'avec des tuiles mécaniques à pureau fixe.
• Pente faible à modérée : Les toitures en tuile canal présentent généralement des pentes de 25 à 35°, ce qui impose une attention particulière à l'étanchéité (risque de remontée capillaire par vent fort).

Ces particularités expliquent pourquoi l'installation de panneaux solaires sur tuile canal nécessite un matériel spécifique (crochets réglables en hauteur, rails adaptés) et surtout un savoir-faire professionnel pour garantir une fixation pérenne sans compromettre l'étanchéité

🌞 Spécificité Sud de la France

La tuile canal est emblématique de :
- Provence (Bouches-du-Rhône, Var, Vaucluse)
- Languedoc (Hérault, Gard, Aude)
- Sud-Ouest (Gironde, Lot-et-Garonne, Gers)

Ensoleillement exceptionnel : 2500-2800h/an = Rentabilité optimale pour le photovoltaïque

Nos équipes interviennent dans toutes ces régions avec une parfaite connaissance des toitures traditionnelles.

​​En savoir plus >>

Quelle est la meilleure méthode de fixation sur tuile canal ?

Face aux contraintes de la tuile canal, une seule méthode s'impose comme référence technique : la pose en surimposition avec système de crochets spécifiques.

La pose en surimposition : la solution privilégiée

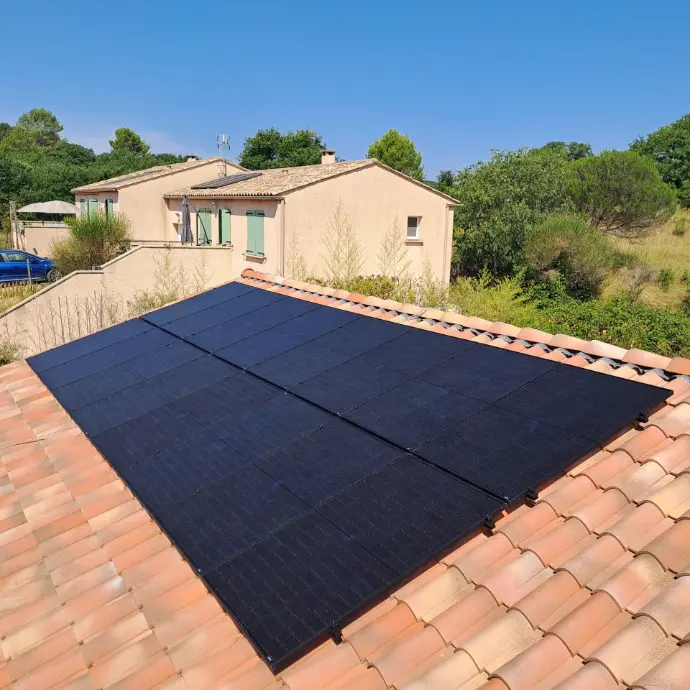

La surimposition consiste à installer les panneaux photovoltaïques au-dessus de la couverture existante, sans la déposer ni la remplacer. Les panneaux sont fixés sur des rails en aluminium, eux-mêmes ancrés à la charpente via des crochets traversant la toiture.

Avantages de la surimposition sur tuile canal :

• Préservation de l'étanchéité existante : La toiture reste intacte. On n'enlève que quelques tuiles ponctuellement pour accéder aux chevrons, puis on les repose.
• Ventilation naturelle : Un espace d'air de 5 à 10 cm se crée entre les panneaux et la toiture, permettant une ventilation qui améliore le rendement des modules (refroidissement naturel) et protège la couverture de l'humidité.
• Installation rapide : Chantier de 2 à 3 jours pour une installation de 15 à 20 panneaux, contre 5 à 7 jours pour une intégration au bâti.
• Coût maîtrisé : Pas de dépose-repose de tuiles sur toute la surface, ce qui réduit le coût de main d'œuvre de 20 à 30%.

À noter : L'intégration au bâti (IAB), où les panneaux remplacent la couverture, est techniquement possible sur tuile canal mais rarement recommandée en raison de la complexité de mise en œuvre et du risque d'infiltration accru. La surimposition reste donc la méthode de référence.

Le rôle crucial des crochets de fixation réglables

Le crochet de fixation est la pièce maîtresse de l'installation sur tuile canal. C'est lui qui assure l'ancrage structurel des rails de montage à la charpente, tout en préservant l'intégrité des tuiles.

Caractéristiques d'un bon système de crochets pour tuile canal :

• Matériau inoxydable (inox 304 ou 316) : Résistance à la corrosion indispensable, surtout en région méditerranéenne où l'air salin accélère l'oxydation.
• Réglage en hauteur : Le crochet doit pouvoir s'adapter au galbe de la tuile canal (hauteur variable entre courant et couvert). Les meilleurs systèmes offrent un réglage de 5 à 15 cm pour compenser les irrégularités.
• Fixation directe sur chevron : Règle d'or : on ne visse jamais dans la tuile elle-même, mais à travers le « courant » pour atteindre le chevron sous-jacent. Le crochet traverse l'espace entre deux tuiles courant et se fixe au bois par vis à double filetage ou tirefond (Ø 8-10 mm, longueur 120-150 mm).
• Forme adaptée au canal : Le crochet présente une courbure ou une base élargie pour épouser la forme cylindrique de la tuile sans créer de point de pression concentré.

Marques de référence :

• K2 Systems : leader européen, système SingleHook avec crochet universel réglable
• Esdec : ClickFit, système de montage avec crochets adaptés tuile canal

Les étapes d'une installation réussie par un professionnel​

L'installation de panneaux solaires sur tuile canal suit un protocole rigoureux qui garantit la pérennité de l'ouvrage. Voici les étapes clés réalisées par un installateur certifié RGE.

Le repérage des chevrons et le détuilage

Étape 1 : Repérage précis de la charpente

L'installateur commence par localiser les chevrons (pièces de bois verticales de la charpente) qui serviront de points d'ancrage. Sur une toiture en tuile canal, ce repérage s'effectue soit depuis les combles (si accessibles), soit par mesure depuis l'extérieur en tenant compte de l'entraxe standard des chevrons (60 à 70 cm généralement).

Étape 2 : Détuilage ponctuel et préparation

Une fois les chevrons identifiés, l'installateur retire temporairement les tuiles canal (courant et couvert) aux emplacements prévus pour les crochets. Cette opération doit être réalisée avec précaution pour éviter toute casse. Les tuiles sont stockées à plat pour réutilisation immédiate.

Point technique crucial : Il est fréquent de devoir meuler légèrement la tuile de recouvrement (le « couvert ») à l'endroit de passage du crochet. Ce meulage de quelques millimètres permet à la tuile de reposer à plat après installation du crochet, évitant ainsi tout point haut qui créerait une brèche dans l'étanchéité. Cette opération, réalisée avec une meuleuse équipée d'un disque diamant, demande un véritable savoir-faire.

La fixation des rails en aluminium

Étape 3 : Pose et vissage des crochets

Les crochets sont positionnés à chaque point d'ancrage prévu (généralement tous les 60-70 cm le long des rails). Chaque crochet est vissé dans le chevron avec une vis à double filetage ou un tirefond, qui traverse la tuile courant sans la fragiliser. Un joint d'étanchéité (EPDM ou silicone) est appliqué autour du point de passage pour garantir l'imperméabilité.

Étape 4 : Installation des rails de montage

Les rails en aluminium (profilés 40x40 mm ou 45x45 mm) sont ensuite fixés sur les crochets. Ces rails, orientés perpendiculairement à la pente du toit, serviront de support aux panneaux photovoltaïques. Leur écartement (généralement 1,2 à 1,5 m) dépend des contraintes de charge (vent, neige) calculées selon la zone climatique et l'altitude. Les rails sont parfaitement alignés et horizontaux pour garantir la planéité de l'installation.

Garantir l'étanchéité et la ventilation

Étape 5 : Repose des tuiles et finitions d'étanchéité

Les tuiles canal préalablement déposées sont remises en place avec soin. L'installateur vérifie que chaque tuile « couvert » repose parfaitement à plat, sans jour visible. Si nécessaire, des abergements métalliques (bavettes en zinc ou aluminium) sont posés sur les pourtours de l'installation pour éviter toute infiltration latérale.

Étape 6 : Ventilation sous les panneaux

La surimposition laisse naturellement un espace d'air de 8 à 12 cm entre la toiture et les panneaux. Cet espace ventilé est crucial : il permet l'évacuation de la chaleur (amélioration du rendement des panneaux de 5 à 10%) et évite la condensation sous les modules.

Étape 7 : Pose des panneaux et raccordement électrique

Enfin, les panneaux photovoltaïques sont clipsés sur les rails à l'aide de fixations spécifiques (pinces de milieu et de bout de rang). Le raccordement électrique est effectué : câblage en série ou parallèle selon la configuration, passage des câbles jusqu'à l'onduleur, mise à la terre. L'installation est testée et mise en service après obtention du certificat Consuel.

Les risques d'une mauvaise fixation sur une toiture en tuiles canal​

Installer des panneaux solaires soi-même ou confier le projet à un installateur non qualifié expose à des risques majeurs, particulièrement sur une toiture fragile comme la tuile canal.

• Infiltrations d'eau catastrophiques : Un crochet mal positionné, une tuile meulée incorrectement ou l'absence d'abergement créent des voies d'eau. Les infiltrations peuvent passer inaperçues pendant des mois, endommageant progressivement la charpente (pourriture du bois) et l'isolation. Coût de remise en état : 5 000 à 15 000 € selon l'ampleur des dégâts.
• Casse de tuiles sous contrainte : Une fixation insuffisante ou des crochets surdimensionnés fragilisent les tuiles. Lors d'épisodes de vent fort (mistral, tramontane) ou de charge de neige, les tuiles peuvent se fissurer, entraînant le descellement progressif de l'installation.
• Arrachement de l'installation : Si les crochets ne sont pas vissés dans les chevrons mais simplement dans les liteaux ou la volige, la résistance à l'arrachement est insuffisante. En zone ventée, les panneaux peuvent se soulever et s'arracher, avec un risque pour les personnes et les biens environnants.
• Perte totale des garanties : Une installation réalisée par un non-professionnel annule automatiquement la garantie décennale de votre toiture existante. En cas de sinistre (tempête, incendie), votre assurance habitation peut refuser la prise en charge si l'installation n'a pas été réalisée par un artisan RGE.

Le coût d'une malfaçon dépasse toujours l'économie réalisée en se passant d'un professionnel. Sur tuile canal, la marge d'erreur est proche de zéro.

🏠 Votre toiture est-elle compatible ?

La tuile canal nécessite une analyse technique précise :
- État de la charpente (chevrons, liteaux)
- Fragilité des tuiles anciennes
- Calcul des charges (vent, neige)

Demandez votre étude de faisabilité gratuite

En savo​​ir plus >>

Prix et aides pour la pose de panneaux solaires sur tuile canal​

L'installation sur tuile canal engendre-t-elle un surcoût par rapport à une toiture en tuiles mécaniques ou ardoises ? Voici les éléments de réponse.

Surcoût moyen : 5 à 10%

La complexité spécifique à la tuile canal (repérage des chevrons, meulage des tuiles, crochets réglables) génère un surcoût de main d'œuvre d'environ 300 à 800 € sur une installation de 3 à 6 kWc par rapport à une tuile mécanique. Ce surcoût reste modéré et se justifie pleinement par la garantie d'une étanchéité parfaite.

Fourchettes de prix indicatives (pose comprise) :

• Installation 3 kWc sur tuile canal : 7 800 à 10 000 €
• Installation 6 kWc sur tuile canal : 12 500 à 16 000 €
• Installation 9 kWc sur tuile canal : 16 500 à 22 000 €

Aides financières applicables :

• Prime à l'autoconsommation : 1 260 € (3 kWc), 2 280 € (6 kWc), 3 060 € (9 kWc)
• TVA réduite à 5,5% : Pour les installations ≤ 9 kWc sous conditions (économie de 1 500 à 3 000 €)
• Aides locales : Variables selon régions (Occitanie, PACA, Nouvelle-Aquitaine proposent des bonus)

Résultat : Après déduction des aides, le coût net d'une installation 6 kWc sur tuile canal se situe entre 9 500 et 13 000 €, avec un retour sur investissement de 8 à 11 ans.

Pourquoi confier votre projet à notre entreprise ?

Installer des panneaux solaires sur une toiture en tuile canal requiert une expertise technique pointue que seul un professionnel certifié peut garantir. Voici pourquoi faire appel à notre équipe est le choix de la sérénité.

• Spécialistes des toitures traditionnelles : Nous réalisons plus de 60% de nos installations sur tuiles canal, tuiles romanes ou tuiles plates. Notre expérience sur les toitures provençales, languedociennes et du Sud-Ouest nous permet de maîtriser toutes les configurations, y compris les charpentes anciennes.
• Certification RGE QualiPV : Notre qualification RGE vous donne accès à l'intégralité des aides de l'État et vous garantit le respect des normes électriques et de sécurité. Nous renouvelons notre certification tous les 4 ans par une formation continue.
• Matériel premium et garanties étendues : Nous travaillons exclusivement avec des systèmes de montage certifiés et des panneaux Tier 1. Garantie décennale sur l'installation, 25 ans sur les panneaux, 10 ans sur l'onduleur.
• Étude de faisabilité gratuite à domicile : Nous nous déplaçons chez vous pour évaluer l'état de votre toiture, vérifier la solidité de la charpente, mesurer l'ensoleillement et vous proposer le dimensionnement optimal. Cette étude inclut une simulation de production et de rentabilité sur 25 ans.
• Accompagnement administratif complet : Déclaration préalable en mairie (ou dossier ABF si zone protégée), demande d'attestation Consuel, raccordement Enedis, constitution des dossiers d'aides. Nous gérons tout de A à Z.
• SAV réactif et suivi de production : Système de monitoring inclus pour suivre votre production en temps réel. Intervention sous 48h en cas de panne. Contrat de maintenance préventive disponible.
