Fixation de panneaux solaires sur tuile mécanique

Votre maison est couverte de tuiles mécaniques (également appelées tuiles à emboîtement) et vous souhaitez installer des panneaux photovoltaïques ? Excellente nouvelle : ce type de toiture est parfaitement adapté à l'installation solaire et représente même l'une des configurations les plus simples et les plus fiables techniquement.

La tuile mécanique, omniprésente sur les constructions françaises depuis les années 1960, offre des avantages techniques majeurs pour le photovoltaïque : structure régulière, résistance mécanique élevée, système d'emboîtement facilitant le retrait et la repose, et compatibilité avec tous les systèmes de fixation du marché.

Dans ce guide expert, découvrez comment les panneaux sont fixés sans compromettre l'étanchéité de votre toiture, quelles sont les méthodes professionnelles utilisées, et pourquoi la maîtrise technique d'un installateur certifié RGE est indispensable pour garantir la pérennité de votre installation sur 25 ans.

Qu'est-ce qu'une fixation pour tuile mécanique dans l'installation de panneaux solaires?

Avant de détailler les méthodes de fixation, comprenons ce qui caractérise une toiture en tuile mécanique et pourquoi elle est idéale pour le photovoltaïque.

​

Définition de la tuile mécanique :

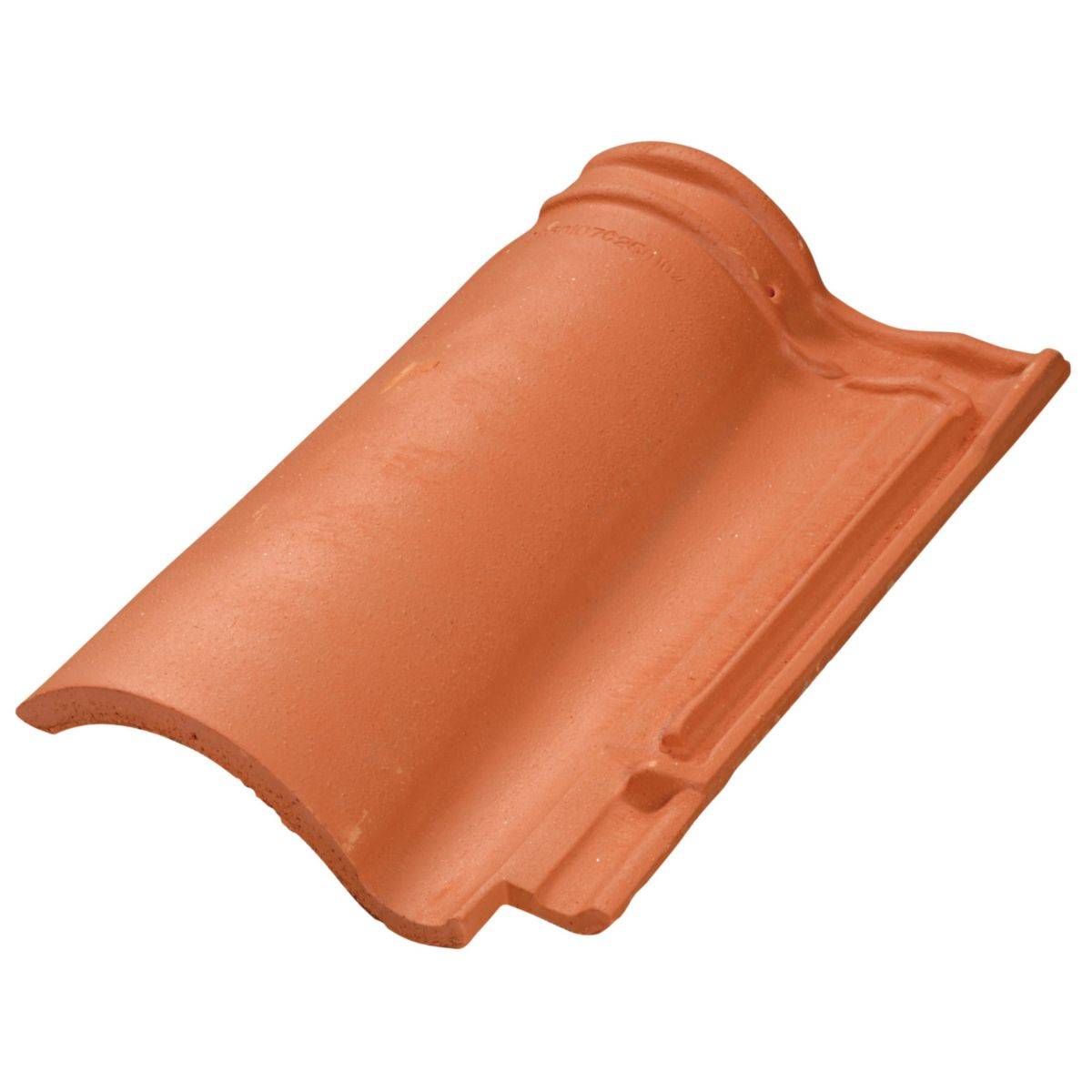

La tuile mécanique (ou tuile à emboîtement) est une tuile en terre cuite ou béton dont le système de pose repose sur un emboîtement latéral et longitudinal.

Contrairement aux tuiles plates ou canal qui nécessitent un recouvrement important, la tuile mécanique s'accroche à ses voisines par des nervures et ergots, garantissant étanchéité et résistance au vent avec un pureau fixe (distance entre deux rangs).

​​En savoir plus >>

Types courants de tuiles mécaniques :

• Tuile plate mécanique : Grand Moule, Plate 17×27, Plate 20×30 (Terreal, Imerys)

• Tuile à glissement : Romane, H10, H14, Galleane (systèmes de recouvrement variable)

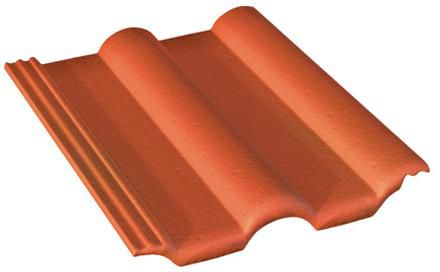

• Tuile grand moule : Omega 10, Omega 13, Double Romane S (format 7 à 13 tuiles/m²)

Pourquoi la tuile mécanique est idéale pour le photovoltaïque ?

• Structure régulière et prévisible : le pureau fixe (généralement 35 à 40 cm) permet un repérage facile des liteaux et chevrons sous-jacents, facilitant le positionnement précis des crochets de fixation.
• Dépose-repose aisée : les tuiles mécaniques se retirent et se reposent sans effort, contrairement aux tuiles scellées ou clouées. L'installateur peut accéder aux chevrons sans risque de casse.
• Résistance mécanique : la terre cuite ou le béton de ces tuiles supportent parfaitement les contraintes de meulage léger nécessaires pour le passage des crochets.
• Compatibilité universelle : tous les systèmes de montage photovoltaïque du marché (K2 Systems, Esdec, Renusol, Schletter) proposent des crochets spécifiques pour tuiles mécaniques, garantissant une fixation optimale.

Les différentes méthodes de fixation en surimposition​ pour poser des panneaux solaires

Sur tuile mécanique, la méthode universellement privilégiée est la surimposition : les panneaux sont installés au-dessus de la toiture existante, sans la déposer. Voici les composants et techniques employés.

Le crochet de fixation : la solution la plus courante pour installer les panneaux solaires

Le crochet de fixation (également appelé « patte de fixation » ou « patte de toit ») est la pièce maîtresse de l'installation. C'est lui qui assure l'ancrage structurel des rails de montage à la charpente.

• Fonctionnement du crochet :

Le crochet se glisse sous la tuile mécanique, entre le liteau et la tuile, jusqu'à atteindre le chevron (poutre verticale de la charpente).

Il est ensuite vissé directement dans le chevron avec une vis à bois inox de 8 à 10 mm de diamètre (tirefond ou vis à double filetage), garantissant une résistance à l'arrachement de 500 à 1 000 kg selon le bois.

La partie supérieure du crochet, qui dépasse de la toiture, sert de point d'accroche pour le rail en aluminium qui supportera les panneaux.

• Caractéristiques d'un bon crochet pour tuile mécanique :
• • Matériau inoxydable (acier inox 304 ou 316) : résistance à la corrosion indispensable pour garantir 25 ans de durée de vie sans dégradation.
  • Réglage en hauteur : les crochets de qualité offrent un réglage de 3 à 8 cm pour s'adapter aux variations de hauteur des tuiles et garantir la planéité des rails.
  • Forme adaptée au profil de tuile : crochets courts pour tuiles plates (5-8 cm), crochets longs pour tuiles à fort galbe (10-15 cm).

Le système avec platine de remplacement

Pour certaines tuiles mécaniques spécifiques (notamment en zone patrimoniale ou sur toitures très pentues), une alternative au crochet classique existe : la platine de remplacement.

Principe
Une tuile mécanique est retirée et remplacée par une platine métallique (généralement en aluminium ou inox) de dimensions identiques, qui s'intègre parfaitement dans le reste de la toiture. Cette platine intègre directement le point de fixation du rail, sans aucun vissage dans la tuile.

Avantages :  étanchéité parfaite (la platine fait office de tuile) + acceptation en zones ABF (moins visible qu'un crochet)

Inconvénients : coût plus élevé (platine + main d'œuvre supplémentaire)

Les rails en aluminium : le support des panneaux solaires

Une fois les crochets fixés aux chevrons, les rails en aluminium sont installés perpendiculairement à la pente du toit.

Caractéristiques des rails :

• Matériau : aluminium anodisé (résistance à la corrosion, légèreté)
• Dimensions : profilés de 40×40 mm ou 45×45 mm selon les charges
• Espacement : 1,2 à 1,5 m entre rails, calculé selon zone de vent et de neige

Les panneaux photovoltaïques sont ensuite fixés sur ces rails via des pinces de fixation (pinces de milieu et de bout de rang) qui assurent un maintien solide tout en permettant une légère dilatation thermique.

Étape par étape : l'installation par un professionnel de panneaux solaires sur tuile mécanique

Voici le protocole technique précis suivi par un installateur certifié RGE lors de la fixation de panneaux solaires sur tuile mécanique.

• Étape 1 : repérage des chevrons et traçage

L'installateur commence par localiser précisément les chevrons porteurs de la charpente. Sur tuile mécanique, cette opération est facilitée par la régularité du pureau : sachant que les liteaux (pièces horizontales supportant les tuiles) sont espacés de 35 à 40 cm et que les chevrons sont généralement espacés de 60 à 80 cm, un calcul rapide permet de déterminer les emplacements optimaux. Le repérage peut être confirmé depuis les combles si accessibles, ou par détection magnétique des clous de liteau.

• Étape 2 : dépose des tuiles (déroutage)

Aux emplacements prévus pour les crochets, l'installateur retire délicatement les tuiles mécaniques concernées. Grâce au système d'emboîtement, cette opération s'effectue sans outil : il suffit de soulever légèrement la tuile supérieure et de dégager la tuile à retirer vers le haut. Les tuiles sont stockées à plat à proximité pour éviter toute casse.

• Étape 3 : fixation des crochets au chevron

Le crochet est positionné sous la tuile, sa base reposant sur le liteau. L'installateur visse le crochet dans le chevron à travers le liteau avec un tirefond inox de Ø 8-10 mm et longueur 100-150 mm. Cette vis traverse le liteau (section 40×40 mm environ) et pénètre profondément dans le chevron (minimum 80 mm), garantissant un ancrage solide capable de résister aux charges de vent et neige.

• Étape 4 : Meulage de la tuile (si nécessaire)

Point technique crucial : pour que la tuile repose parfaitement à plat après installation du crochet, il est parfois nécessaire de meuler légèrement (quelques millimètres) la face inférieure de la tuile à l'endroit où passe la partie supérieure du crochet. Cette opération, réalisée avec une meuleuse équipée d'un disque diamant, évite tout point haut qui créerait une brèche dans l'étanchéité.

Le meulage est réalisé avec précision : retrait de 2 à 5 mm de matière sur une surface de 5×5 cm environ, juste suffisant pour que la tuile s'emboîte parfaitement avec ses voisines comme si le crochet n'existait pas.

• Étape 5 : Repose des tuiles et vérification d'étanchéité

Les tuiles mécaniques sont remises en place en les emboîtant soigneusement. L'installateur vérifie visuellement et tactilement que chaque tuile repose à plat, sans jour visible, et que l'emboîtement latéral et longitudinal est parfait. Si un joint semble imparfait, la tuile est retirée et l'opération répétée.

Étape 6 : Installation des rails en aluminium

Les rails sont fixés sur les crochets via des boulons inox M8 ou M10. Leur horizontalité et leur parallélisme sont vérifiés au niveau à bulle et au mètre. L'espacement entre rails (1,2 à 1,5 m) doit être précis pour permettre le clipsage correct des panneaux.

Étape 7 : Gestion du câblage

Les câbles DC reliant les panneaux entre eux et à l'onduleur sont acheminés sous les panneaux, fixés aux rails avec des colliers plastique anti-UV, puis descendent vers la façade ou passent en toiture par un abergement étanche (passe-toit en caoutchouc ou zinc).

Étape 8 : Clampage des panneaux photovoltaïques

Les panneaux sont positionnés sur les rails et fixés avec des pinces de fixation spécifiques : pinces de milieu (entre deux panneaux) et pinces de bout de rang (extrémités). Ces pinces exercent une pression contrôlée sur le cadre en aluminium des panneaux (30-40 Nm de couple de serrage), assurant maintien et permettant dilatation thermique.

Étanchéité et sécurité : les points de vigilance sur la tuile mécanique

La fixation sur tuile mécanique présente des points de vigilance spécifiques que seul un professionnel expérimenté maîtrise parfaitement.

Le risque de casse de tuile

Les tuiles mécaniques modernes sont robustes, mais une manipulation brutale ou un meulage excessif peut les fragiliser. Un professionnel sait doser la force lors de la dépose-repose et ajuster le meulage au strict nécessaire. De plus, il dispose de tuiles de remplacement en cas de casse accidentelle.

La résistance aux intempéries

Les installations photovoltaïques doivent résister à des vents de 150 à 200 km/h selon les zones climatiques (carte DTU), et à des charges de neige de 45 à 90 kg/m² selon l'altitude. Le calcul du nombre et de l'espacement des crochets répond à des normes précises (Eurocode 1, NF DTU 43.5). Un installateur RGE réalise systématiquement ce calcul pour garantir la sécurité.

L'importance du choix des matériaux

Tous les éléments de fixation (crochets, vis, rails, pinces) doivent être en matériaux inoxydables : acier inox 304 ou 316, aluminium anodisé. Le moindre élément en acier galvanisé ordinaire risque de rouiller en 5 à 10 ans, compromettant la sécurité de toute l'installation. Les systèmes certifiés K2, Esdec, Renusol, Schletter garantissent cette qualité.
